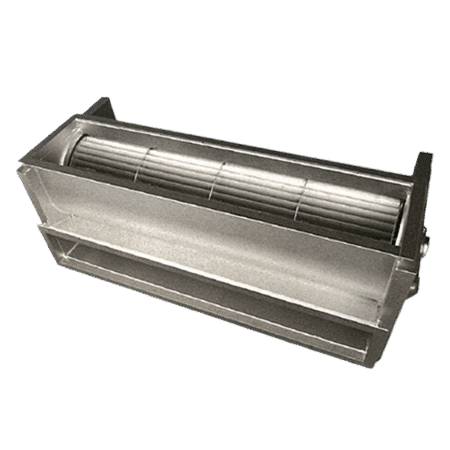

クロスフローファン/SFL型
軽量でコンパクト 600℃までの耐熱仕様
軽量でコンパクトな形状により設置スペースが容易であり、ムラの無い均一な風速が出せる為、装置の温度分布を良好な状態にすることが可能です。
また、一般的なクロスフローファンと違い、600℃までの耐熱仕様に対応している為、広範囲の装置に使用可能です。
製品概要
| 用途 |
広範囲の装置に使用可能乾燥炉 |
|---|---|
| 材質 | SS / SUS304 / SUS316/ SUS310S |
| 電動機 | 周波数・極数・形式等、出力は送風機軸動力に10%~20%の余裕をもたせてご指定ください。 |
| 駆動方法 | ベルト掛式、電動機直結式、カップリング直結式。 |
| 付属品 | Vプーリー、Vベルト、ベルトカバー、相フランジが標準付属品です。 |
| 塗装 | 弊社標準色マンセルN5。特別指定色の場合はご指定ください。 |
※仕様により他のローター径、有効長も製作可能です。詳しくは担当者にご相談ください。
製品の特徴
軽量、省スペースで幅広い分野の装置に対応。
- シンプルな構造を追究し軽量でコンパクトな形状により設置スペースが容易
- 装置の角に設置することができるため省スペース化が可能
- 使用温度0~600℃と耐熱仕様に対応しているため広範囲の装置に使用可能
- 構造上、吐出口が幅広いため空気循環が「面」として働き効率良くエネルギーを加えることが可能
- ムラの無い均一な風速が出せるため装置の温度分布を良好な状態にすることが可能

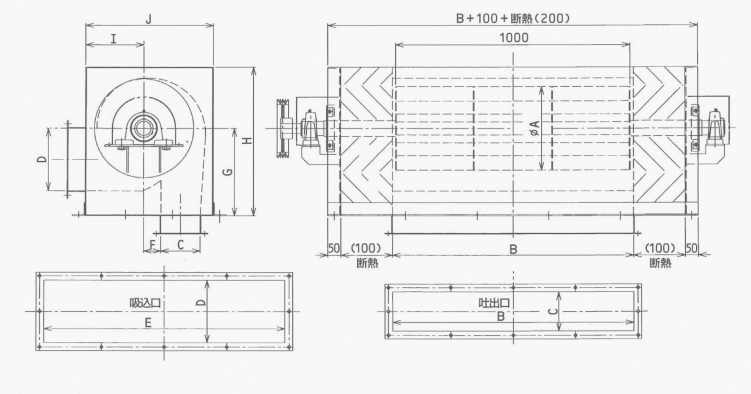

寸法
1000L型
| 形式 | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|
| 200-SFL 1000L |
200 | 1025 | 120 | 190 | 1025 | 50 | 240 | 440 | 200 | 400 |
| 280-SFL 1000L |
280 | 1025 | 150 | 220 | 1025 | 50 | 260 | 460 | 220 | 450 |
| 320-SFL 1000L |
320 | 1025 | 180 | 240 | 1025 | 65 | 335 | 570 | 240 | 500 |
| 400-SFL 1000L |
400 | 1030 | 265 | 320 | 1030 | 80 | 430 | 730 | 300 | 700 |
| 500-SFL 1000L |
500 | 1040 | 300 | 400 | 1040 | 140 | 560 | 910 | 320 | 760 |
クロースファン型
| 形式 | ローター径 | 有効長 | 使用温度 | 使用温度 |
|---|---|---|---|---|
| 200-SFL | Φ200 | 400～1200mm | 0～600℃ |
SS SUS304 SUS316 SUS310S |
| 280-SFL | Φ280 | 600～1400mm | ||
| 320-SFL | Φ320 | 650～1400mm | ||
| 400-SFL | Φ400 | 800～1600mm | ||
| 500-SFL | Φ500 | 1000～1600mm |
※仕様決定時に温度、材質、回転方向など弊社営業部までお問い合わせください。
出典：足立機工株式会社 アダチ送風機 工業路純化ファン TYPE AB-F/TYPE SF-F 2013年6月発行
製品の外観、使用などは改善のため予告なく変更する場合はがあります。あらかじめご了承ください。
