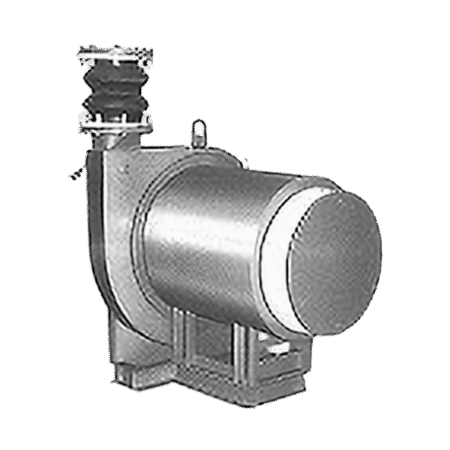

低騒音型ブロア/DS型

高風圧仕様で低騒音を実現しています。
電動機直結型のため軽量コンパクトで据付が容易で、あらゆる仕様ポイントにいて高効率化が可能です。
更に、フィルターの交換作業が簡単であり、メンテナンス性に優れています。
吹き出し方向、基礎取り合い寸法も自由設計できますのでご指定ください。

製品概要

用途	乾燥燃焼用ブロアー高速ダクト空調
材質	SS / AL
電動機	電圧・周波数・極数・形式等、出力は送風機軸動力に10%~15%の余裕をもたせてご指定ください。
駆動方法	ベルト掛式、電動機直結式、カップリング直結式。
付属品	相フランジが標準付属品です。
塗装	弊社標準色マンセルN5。特別指定色の場合はご指定ください。

※仕様により他のローター径、有効長も製作可能です。詳しくは担当者にご相談ください。

製品の特徴

低騒音、高効率、軽量コンパクト

高風圧仕様で低騒音を実現
電動機直結型のため軽量コンパクトで据付が容易
あらゆる仕様ポイントにおいて高効率化が可能
吹き出し方向も自由設計可能
フィルターの交換作業が簡単

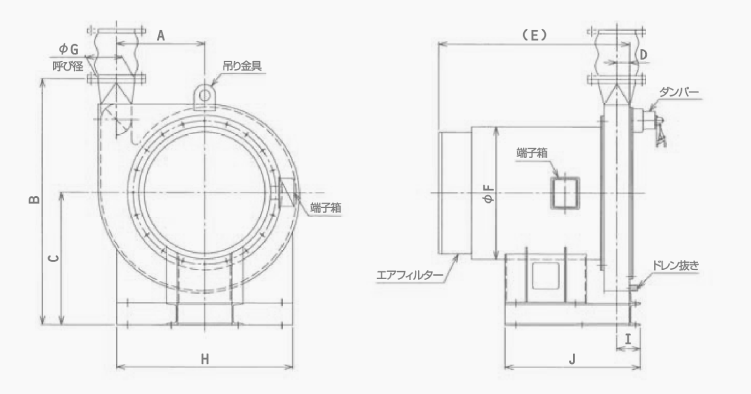

寸法

60HZ (3500rpm)

機種名	電動機定格時			概略重量 kg	A	B	C	D	E	ΦF	ΦG	H	I	J
機種名	Kw	KPa	m³/min	概略重量 kg	A	B	C	D	E	ΦF	ΦG	H	I	J
4.0-10TB-DS-6S 3.7	3.7	9.4	10	250	375	880	550	52.5	705	550	125	600	102.5	505
4.0-15TB-DS-6S 5.5	5.5	9.6	20	290	365	1065	550	65	880	600	150	700	115	630
4.0-15TB-DS-6S 7.5	7.5		30	300	365	1065	550	65	880	600	200	700	115	630
4.0-20TB-DS-6S 11	11		43	380	405	1110	580	75	1050	700	200	700	125	755
4.5-5TB-DS-6S 3.7	3.7	10	12	290	402	1095	600	52.5	705	550	100	800	102.5	505
4.5-10TB-DS-6S 5.5	5.5	11	18	320	402	1095	600	57.5	865	600	125	800	107.5	615
4.5-10TB-DS-6S 7.5	7.5		26	330	402	1095	600	57.5	865	600	150	800	107.5	615
4.5-15TB-DS-6S 11	11		40	390	406	1215	630	75	1000	700	200	800	125	750
4.5-15TB-DS-6S 15	15		54	400	406	1215	630	75	1050	700	250	800	125	750
4.5-15TB-DS-6S 18.5	18.5		65	440	406	1215	630	75	1150	700	250	800	125	750
5.0-10TB-DS-6S 7.5	7.5	12	22	340	487	1265	700	57.5	865	600	125	850	107.5	615
5.0-10TB-DS-6S 11	11		32	400	487	1265	700	57.5	965	700	150	850	107.5	715
5.0-10TB-DS-6S 15	15		44	410	487	1265	700	65	1030	700	200	850	115	730
5.0-15TB-DS-6S 18.5	18.5		53	450	500	1275	710	75	1150	700	250	850	125	750
5.5-5TB-DS-6S 7.5	7.5	15	17	370	490	1260	685	57.5	815	600	125	900	107.5	615
5.5-5TB-DS-6S 11	11		25	420	490	1260	685	57.5	965	700	150	900	107.5	715
5.5-10TB-DS-6S 15	15		35	430	500	1285	710	65	980	700	200	900	115	730
5.5-10TB-DS-6S 18.5	18.5		43	470	500	1285	710	65	1130	700	200	900	115	730

60HZ (3500rpm)

機種名	電動機定格時			概略重量 kg	A	B	C	D	E	ΦF	ΦG	H	I	J
機種名	Kw	KPa	m³/min	概略重量 kg	A	B	C	D	E	ΦF	ΦG	H	I	J
4.0-10TB-DS-5S 3.7	3.7	6.7	18	250	375	880	550	52.5	705	550	125	600	102.5	505
4.0-15TB-DS-5S 5.5	5.5		27	290	365	1065	550	65	880	600	150	700	115	630
4.0-15TB-DS-6S 7.5	7.5		37	300	365	1065	550	65	880	600	200	700	115	630
4.0-20TB-DS-6S 11	11		58	380	405	1110	580	75	1050	700	250	700	125	750
4.5-5TB-DS-6S 3.7	3.7	8	17	290	402	1095	600	57.5	865	600	125	800	107.5	615
4.5-10TB-DS-6S 5.5	5.5		25	320	402	1095	600	57.5	865	600	150	800	107.5	615
4.5-10TB-DS-6S 7.5	7.5		34	330	402	1095	600	57.5	865	600	00	800	107.5	615
4.5-15TB-DS-6S 11	11		50	390	406	1215	630	75	1050	700	200	800	125	750
4.5-15TB-DS-6S 15	15		70	400	406	1215	630	100	1100	700	250	800	125	750
4.5-15TB-DS-6S 18.5	18.5		85	440	406	1215	630	100	1200	700	250	800	125	750
5.0-5TB-DS-5S 3.7	3.7	10	12	300	487	1265	700	52.5	705	550	125	850	102.5	505
5.0-10TB-DS-5S 5.5	5.5		19	330	487	1265	700	57.5	865	600	12	850	107.5	615
5.0-10TB-DS-5S 7.5	7.5		26	340	487	1265	700	57.5	865	600	125	850	107.5	615
5.0-10TB-DS-6S 11	11		39	400	487	1265	700	65	1030	700	200	850	115	730
5.0-10TB-DS-6S 15	15		54	410	500	1275	710	75	1050	700	250	850	125	750
5.0-15TB-DS-6S 18.5	18.5		65	450	500	1275	710	75	1150	700	250	850	125	750
5.5-5TB-DS-6S 7.5	7.5	12	21	370	490	1260	685	57.5	815	600	125	900	107.5	615
5.5-5TB-DS-6S 11	11		30	420	490	1260	685	57.5	965	700	150	900	107.5	715
5.5-10TB-DS-6S 15	15		41	430	500	1285	710	65	1030	700	200	900	115	730
5.5-10TB-DS-6S 18.5	18.5		51	470	500	1285	710	75	1150	700	250	900	125	750
6.0-5TB-DS-5S 7.5	7.5	14	18	370	535	1355	735	57.5	815	600	125	1000	107.5	615
6.0-5TB-DS-5S 11	11		26	420	535	1355	735	57.5	965	700	150	1000	107.5	715
6.0-10TB-DS-5S 15	15		35	430	520	1355	735	65	980	700	200	1000	115	730
6.0-10TB-DS-5S 18.5	18.5		43	470	520	1355	735	65	1130	700	200	1000	115	730

※6.0TBについては、インペラーはアルミ製になります。
出典：足立機工株式会社　アダチ送風機　程騒音ブロア　TYPE TB-DS 2013年6月発行
